概述
UHZ_158S-UK系列插入式磁性液位控制器輸 出液位的開關信號。產品與相應的電路配合.可 用于石油、化工.紡織.印染、環保.民用建筑 等各種敞口或密閉容器的液位控制和報警。
特點
結構簡單.安裝方便、工作可靠.維修簡易。 ?應用范圍廣泛.可適宜各種介質的液位控制。
結構原理
利用磁性浮子隨液位升或降.使傳感器檢測 管內設定位置的干簧管開關動作.發出接點開 （關）轉換信號。
主要技術參數
-精業：± 1 Omm -控制高度: 300⑺6000mm -連接法蘭尺寸：DN100. DN80, PN1 .0 （法蘭連接）
防爆標志
隔爆型：ExdnBT4^6 （僅限于24VDC）
本安型:ExiaUCT4⑺6 _控制接點容量:AC220V.1A （阻性＞
DC24V.0.5A
-控制接點壽命：5x104次
-控制接點數：〗. 2. 3、4點之間任選（超過4點可在 訂貨時注明）。
出線接口螺紋：M20xl.5內螺紋。

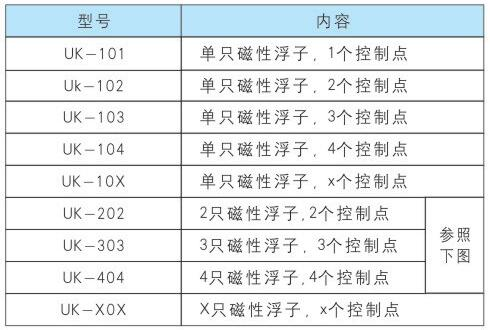

產品選型標記（表一）

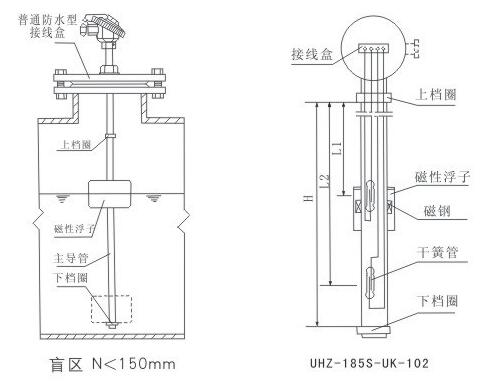

結構形式（法蘭連接）

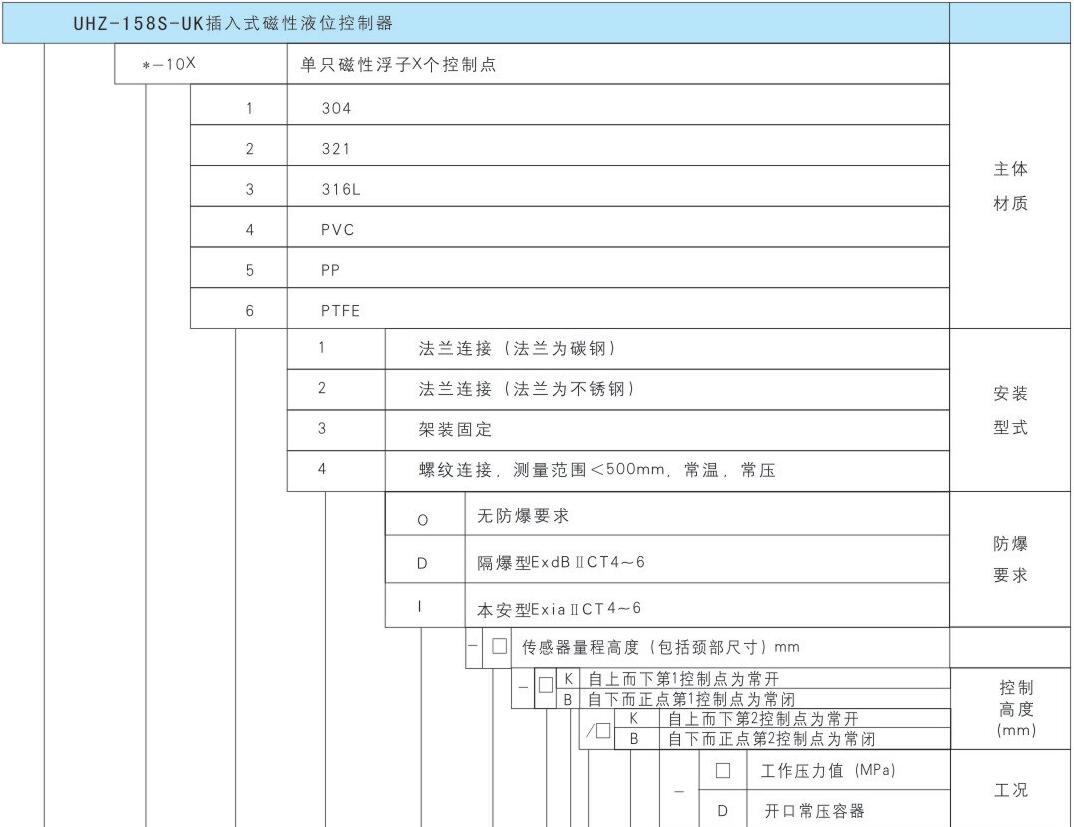

產品選型標記（表二）
選型舉例
測量高位水箱液位，磁性液位控制器為單只 浮子. 2個控制點，連接法蘭為碳鋼.量程2000mm, 第1控制點高度500mm處常開（上限）.第2控制點 高度1600處常閉（下限）常溫，常壓、普通防水 型接線盒。
選型標記：UHZ-1 58S-UK-102-110-2000-500K/ 1600B-D-1 .0
安裝形式
安裝、使用和維護
-液位控制器安裝位置，應正確選擇在液體上 波動小.避開或遠離液體介質進出口處.減 小介質流體對控制器的傳感器部分的沖擊而 產生的影響。
-檔圈必須安裝牢固.以免測量失靈或磁浮子 脫落。
-液位控制器的連接法蘭必須與用戶的容器法 蘭配對。
應用須知
對液體介質中含有懸浮.雜質和親磁物質的場合 會對浮子造成卡阻，因此該場合不宜使用本磁性 液位控制器。
-對于法蘭連接的磁性液位控制器，本公司采用化工 部HG20592-20635-97管法蘭標準.若采用其他 標準或特殊要求可在訂貨時注明。
?本公司根據用戶需要可配套供應液位控制箱和控制 柜。
-為了使控制的開關接點信號和電器控制系統更具 可靠性.安全性和實用性.特向用戶推薦使用UD -1轉換放大器和JTX型小型通用大功率繼電器。這 樣可以使通過現場控制器的開關電流降為很小. 而繼電器又可接大功率負載。（本公司可提供有關 產品）
*訂貨須知（訂貨時請?zhí)峁┫铝袛?shù)據）
-規格型號（參照表一和表二）
_量程范圍及控制高度
工作壓力
工作溫度
材質要求
